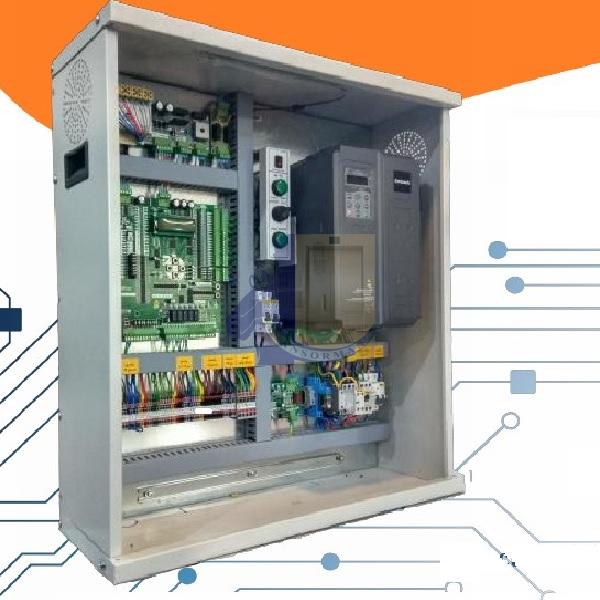

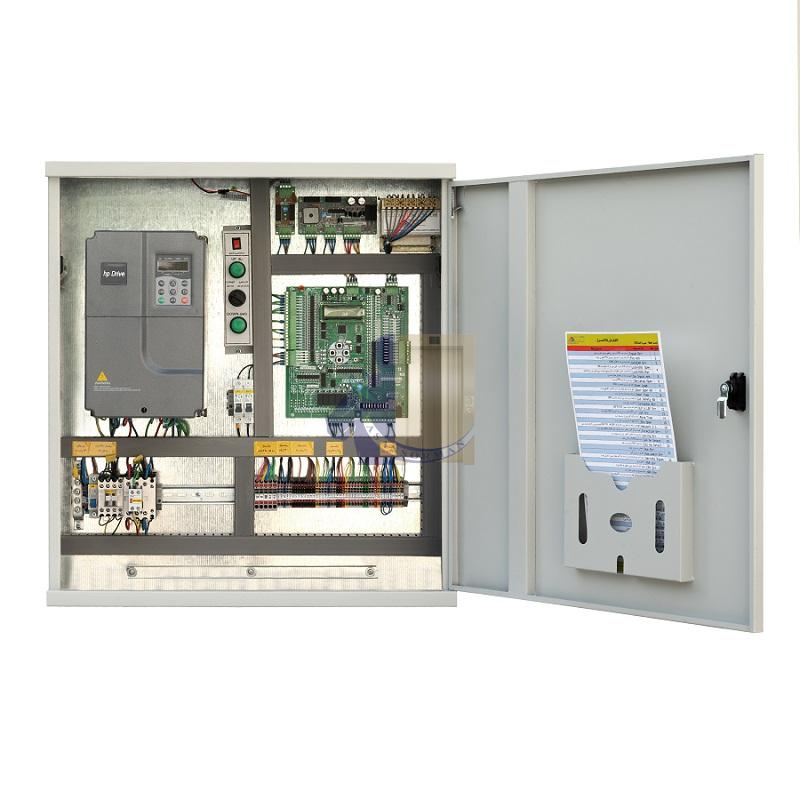

تابلو فرمان پایا کنترل درایو اچ پی7.5KW

22,500,000 تومان

تابلو فرمان پایا کنترل درایو اچ پی7.5KW یکی از مهمترین بخش‌های آسانسور است که در واقع می‌توان آن را مرکز پردازش سیستم دانست، چرا که دستور‌های لازم از طریق مدار فرمان به موتور فرستاده می‌شود و عملکرد موتور و مجموعه آسانسور وابسته به دستورات تابلو فرمان است.((تابلو پایا کنترل به همراه کارکدک عرضه میشود))

موجود

تابلو فرمان پایا کنترل درایو اچ پی7.5KW+کارکدک

تابلو فرمان پایا کنترل درایو اچ پی7.5KW یکی از مهمترین بخش‌های آسانسور آسانسور است که در واقع می‌توان آن را مرکز پردازش سیستم دانست، چرا که دستور‌های لازم از طریق مدار فرمان به موتور فرستاده می‌شود و عملکرد موتور و مجموعه آسانسور وابسته به دستورات تابلو فرمان است.

تابلو فرمان آسانسور انواع مختلفی دارد؛ دو نوع متداول این تابلو‌ها که در داخل کشور به طور گسترده استفاده می‌شوند، عبارتند از:

تابلو‌های فرمان دو سرعته (۲ AC)

تابلو‌های فرمان درایو دار ( VVVF)

درایو یا کنترل دور موتور دستگاهی الکترونیکی است که می‌تواند با تغییر سطح ولتاژ و فرکانس، شرایط مطلوب جهت راه اندازی موتور‌ها را فراهم کند و قابلیت تغییر سرعت و گشتاور را در موتور ایجاد کند.

در تابلو فرمان‌های درایو دار، با استفاده از یک دستگاه کنترل دور موتور (اینورتر) می‌توان شرایط مطلوب راه اندازی را ایجاد کرده و موتور آسانسور را به صورت نرم راه اندازی کرد. این درایو‌ها با تنظیم ولتاژ و فرکانس این امکان را ایجاد می‌کنند تا موتور به یکباره از سرعت صفر به سرعت نامی نرسد، بلکه با دور آهسته شروع به حرکت کرده و با افزایش تدریجی ولتاژ به سرعت نامی خود برسد.

در سیستم‌هایی که تابلو فرمان توسط درایو کنترل می‌شود، دیگر با مشکل ضربه و تکان‌های ناگهانی کابین مواجه نخواهیم بود.

تابلو فرمان پایا کنترل با درایو اچ پی 7.5KW

تابلو فرمان پایا کنترل یکی از معتبرترین تابلو فرمان آسانسور در کشور می باشد که کارخانه آن در شهر مشهد میباشد و دارای کیفیت مطلوبی است.

تابلو فرمان پایا با ایجاد حرکتی بسیار نرم و ایده آل آرامش خاطر خاصی را برای استفاده کنندگان به ارمغان می آورد. این تابلو دارای 18 ماه گارانتی تعویض برد الکترونیکی است و با استفاده از دانش فنی در طراحی این تابلو ابعاد آن کاهش یافته که علاوه بر تبدیل شدن به کوچک ترین تابلو فرمان بازار، مشکلات حمل و نصب تابلو را به میزان چشمگیری کاهش می دهد.

تابلو فرمان پایا کنترل با درایو اچ پی 7.5KW+کارکدک و با ظرفیت ۴۵۰ کیلوگرم،یکی از پرفروش ترین مدل های تابلو فرمان ها می باشد.

تابلو فرمان پایا کنترل با درایو اچ پی 7.5KW به همراه  جعبه کارکدک آسانسور که مسئولیت ارتباط اتصالات الکتریکی روی کابین به تابلو کنترل آسانسور را به عهده دارد ارایه میشود.

 در درون جعبه کارکدک برای این ارتباط ترمینالهایی نصب است که دارای لیبل یا برچسب مشخصات سیم های ورودی می باشد. برای در اختیار گرفتن کلیه فرمانهای آسانسور، وقتی نصاب یا تعمیر کار یا سرویسکار بر روی کابین آسانسور مستقر می شود، ابتدا کلید مخصوص رویزیون را فعال می کند، در این زمان کلیه ارتباطات آسانسور شامل کلیدهای شستی های احضار داخل کابین و شستی های طبقات از مدار خارج شده (قطع می شود) و آسانسور فقط از طریق “سیستم رویزیون” فرمان می گیرد.

ویژگیهای برجسته

  1. قابلیت سرویسدهی برای با استفاده از برد Converter
  2. امکان نصب سیستم برق نجات اضطراری مبتنی بر UPS با عملکرد مطمئن
  3. کاهش مصرف تراول کابل تا 14 رشته در صورت استفاده از سیستم کارکدک
  4. امکان راه اندازی انواع موتورهای آسانسور
  5. مقاوم در برابر نویزهای محیطی
  6. توانایی افزودن قابلیت Opening Door Advanced
  7. امکان سفارش برد آوا به زبانهای فارسی، عربی، انگلیسی و ترکی
  8.  عملکرد گروهی Duplex و Simplex
  9.  قابل انطباق با انواع دربهای اتوماتیک و نیمهاتوماتیک
  10.  قابلیت کدینگ شاسی و Cancelling
  11.  قابلیت راه اندازی تا 16 طبقه به صورت Collective Down و یا تا 9 طبقه به صورت Collective Selective و همچنین امکان بهرهبرداری به صورت Collective Full و یا Private با استفاده از جعبه رویزیون
  12.  قابلیت تعریف دو شاسی مجزا برای هر طبقه با امکان انتخاب کد اختصاصی برای هرکدام
  13.  امکان سه درب نمودن کابین در سری Apex بدون استفاده از سنسور اضافی
  14.  قابلیت تعریف نیم طبقه و طبقه بلند

از مزایای تابلو فرمان پایا کنترل میتوان به :

فیوز دیجیتال الکترونیکی

اتصالی در ولتاژهای خروجی تابلو فرمان به خصوص در هنگام نصب گهگاه به وجود می آید. اگر این اتصالی منجر به سوختن فیوز شود، در سرعت نصب وقفه ایجاد می کند چرا که نیاز به تعویض فیوز وجود دارد.

در برخی موارد نیز تشخیص مکان اتصالی به سختی امکان پذیر است. کلیه تابلو فرمان های پایا کنترل، مجهز به فیوز دیجیتال الکترونیکی 24 ولت بر روی مسیر شاسی ها و نمراتورها و فیوز دیجیتالی 110 ولت بر روی مدار سری استپ می باشند.

مزایای کلیدی

  • قطع ولتاژ24V یا 110V در صورت تشخیص اتصالی و وصل مجدد آن، بعد از گذشت زمان مشخص
  • عدم ایجاد وقفه در نصب در هنگام بروز اتصالی
  • کمک به تشخیص سریع مکان اتصالی
  • سرعت بسیار بالا در تشخیص و قطع ولتاژ، جهت جلوگیری از آسیب به دیگر قسمتهای مدار

سیستم نجات اضطراری

قطع برق، ایراد در فازهای ورودی و قطعی یکی از فازها در حین حرکت آسانسور، منجر به توقف کابین و عدم حرکت آن خواهد شد. در این حالت مسافران تا زمان نجات دستی توسط فرد ماهر در کابین محبوس خواهند ماند. سیستم نجات اضطراری در زمان تشخیص قطعی برق و دیگر موارد مذکور به صورت اتوماتیک وارد مدار شده و کابین را به نزدیکترین طبقه منتقل خواهد کرد.

مزایای کلیدی

  • سرعت عمل بالا در تشخیص ایراد و انجام عملیات نجات
  • هشیاری کامل سیستم کنترل در حین عملیات نجات جهت انجام کلیه عملیات کنترلی و امنیتی به طور کامل
  • پخش پیام صوتی در کابین در وضعیت نجات اضطراری، جهت حفظ خونسردی مسافران
  • عدم نیاز به هرگونه سیم کشی اضافه برای راه اندازی سیستم نجات، سهولت بسیار بالای نصب و راه اندازی
  • حفظ شمارنده طبقه بعد از انجام عملیات نجات
  • تشخیص جهت و سرعت حرکت بهینه برای کاهش مصرف انرژی بدون انجام حرکت تست
  • شارژ کامل هر 4 باتری تنها در 24 ساعت و مانیتورینگ ولتاژ باتری ها به کمک شارژر اتوماتیک
  • امکان نصب بروی موتورهای آسنکرون و سنکرون (Gearless)

سیستم پخش آوای stereo mp3

پخش آوا و موزیک در حین حرکت کابین در آسانسور از مواردی است که مشتری بسیار به آن توجه می کند. کیفیت بسیار بالای پخش آوا با استفاده از سیستم Stereo MP3 از مواردی است که رضایت بسیاری ایجاد نموده است.

مزایای کلیدی

  • کیفیت صدای بسیار بالا
  • توانایی دریافت صدای باند راست و چپ به صورت مستقل
  • قابلیت تغییر موزیک ها با استفاده از تغییر فایل های MP3 موجود بر روی کارت حافظه μSD
  • قابلیت تنظیمات حرفه ای صدا از طریق پارامترهای نرم افزاری

سیستم Cancelling

اگر مسافری در داخل کابین بر روی شاسی اشتباه کلیک کند، مجبور خواهد بود زمان ایست و حرکت مجدد را منتظر بماند. تابلو فرمان پایا کنترل مجهز به سیستمDouble Click Canceling می باشد و در صورت نیاز مسافر می تواند با دو بار کلیک بر روی شاسی اشتباه آن را حذف نماید.

مزایای کلیدی

  • توانمندی حذف شاسی داخل کابین با دوبار کلیک بر آن
  • کاهش تعداد توقف غیر دلخواه
  • عملکرد حرفه ای در تشخیص Double Click
  • عدم نیاز به تغییر سیم کشی و استفاده از سیم کشی 3 سیمه معمول

سیستم دو درب

در بسیاری از پروژه ها کابین بیش از یک درب برای ورود و خروج مسافران دارد. تابلو فرمانهای پایا کنترل به صورت پیش فرض قابلیت کنترل دو درب را به صورت کاملا” مجزا دارا می باشند. این سیستم به صورت نرم افزاری بوده و نیازمند هیچگونه تغییرات سخت افزاری نمی باشد.

مزایای کلیدی

  • توانایی تعریف سیستم دو درب به سه صورت یک درب در هر طبقه، دو درب در طبقاتی خاص و سیستم دو درب دو شاسی
  • کنترل مجزای هر یک از دربها در هر طبقه
  • وجود دو ورودی مجزا جهت دریافت سنسورهای فتوسل هر درب به صورت مستقل
  • انجام صحیح عملیات دربها در زمان فعالیت سیستم نجات اضطراری

در مورد هزینه راه اندازی سیستم‌ VVVF باید گفت که سیستم  با توجه به وجود دستگاه اینورتر و قابلیت‌هایی که در اختیار کاربران قرار خواهد داد، هزینه اولیه بالاتری نسبت به سیستم دو سرعته خواهد داشت؛ اما باید این نکته را در نظر داشت که سیستمVVVF  با بهینه سازی مصرف انرژی، قادر به صرفه جویی مصرف انرژی به میزان %۵۰ است؛ ضمن اینکه سیستم‌های VVVF استهلاک کمتری داشته و از نظر سرویس و نگهداری کم هزینه‌تر هستند که با در نظر گرفتن این موارد می‌توان اطمینان داشت که هزینه اولیه پرداخت شده برای این سیستم ظرف مدت کوتاهی جبران خواهد شد.

برای نصب تابلو فرمان پایا کنترل درایو اچ پی7.5KW میتوانید دفترچه راهنمای نصب آن را با استافده از لینک زیر دانلود نمایید.

راهنمای نصب تابلو فرمان پایا کنترل درایو اچ پی7.5KW-آسانسورمن

وزن 25 کیلوگرم
ابعاد 80 × 50 × 30 سانتیمتر
وزن

ابعاد

رنگ

سیستم حرکتی

VVVF

گارانتی

کشور سازنده

انوع درب قابل کنترل

تمام اتومات, نیمه اتومات

سیستم آوا

Stereo Mp3

فیوز دیجیتال الکترونیکی

110V fuse, 24V fuse

بازیابی خطا

16 آخرین خطا

جنس

مهتابی تابلو

دارد

نوع کنتاکتورها

Hyundai, LS, Schneider

جعبه رویزیون و کارکدک

دارد

ولتاژ
