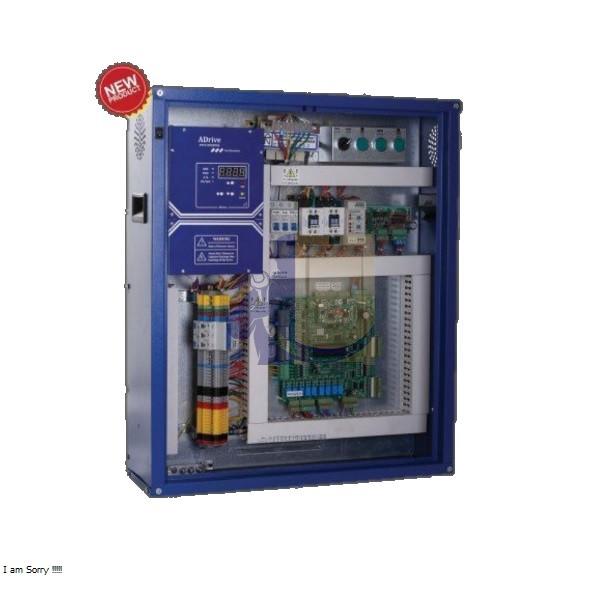

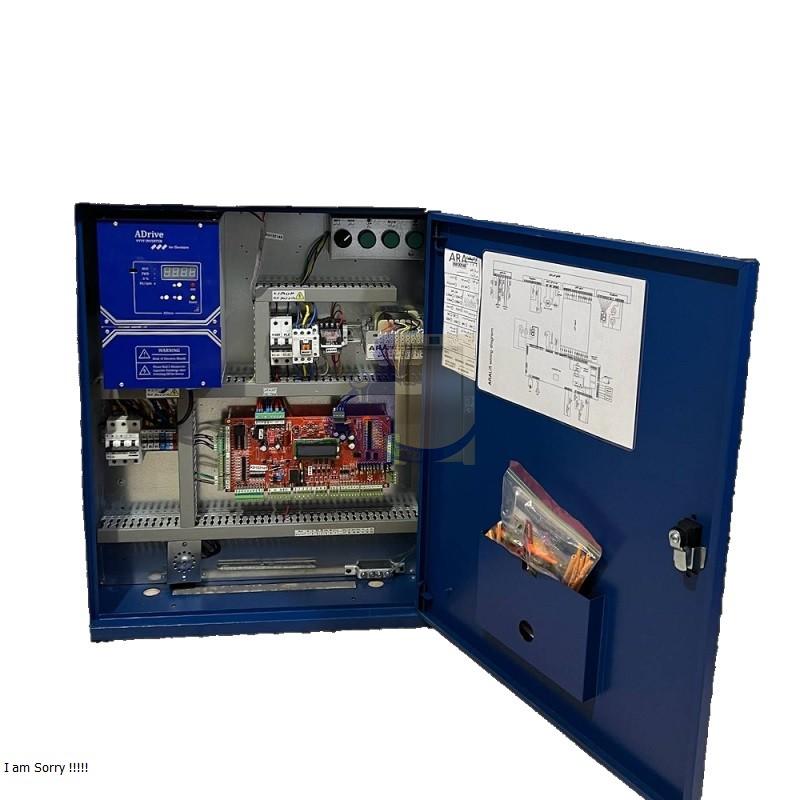

تابلو فرمان آرا فراز ADRIVE 11kw

تابلو فرمان آرا فراز ADRIVE 11kw یکی از مهمترین بخش‌های آسانسور آسانسور است که در واقع می‌توان آن را مرکز پردازش سیستم دانست، چرا که دستور‌های لازم از طریق مدار فرمان به موتور فرستاده می‌شود و عملکرد موتور و مجموعه آسانسور وابسته به دستورات تابلو فرمان است.

این تابلو مناسب موتور های 7 تا 9 کیلو وات میباشد.

تابلو فرمان آسانسور انواع مختلفی دارد؛ دو نوع متداول این تابلو‌ها که در داخل کشور به طور گسترده استفاده می‌شوند، عبارتند از:

تابلو‌های فرمان دو سرعته (۲ AC)

تابلو‌های فرمان درایو دار ( VVVF)

درایو یا کنترل دور موتور دستگاهی الکترونیکی است که می‌تواند با تغییر سطح ولتاژ و فرکانس، شرایط مطلوب جهت راه اندازی موتور‌ها را فراهم کند و قابلیت تغییر سرعت و گشتاور را در موتور ایجاد کند.

در تابلو فرمان‌های درایو دار، با استفاده از یک دستگاه کنترل دور موتور (اینورتر) می‌توان شرایط مطلوب راه اندازی را ایجاد کرده و موتور آسانسور را به صورت نرم راه اندازی کرد. این درایو‌ها با تنظیم ولتاژ و فرکانس این امکان را ایجاد می‌کنند تا موتور به یکباره از سرعت صفر به سرعت نامی نرسد، بلکه با دور آهسته شروع به حرکت کرده و با افزایش تدریجی ولتاژ به سرعت نامی خود برسد.

در سیستم‌هایی که تابلو فرمان توسط درایو کنترل می‌شود، دیگر با مشکل ضربه و تکان‌های ناگهانی کابین مواجه نخواهیم بود.

مشخصات تابلو فرمان آرا فراز ADRIVE 11kw

تابلو فرمان آرا فراز  AFN یکی از معتبرترین تابلو فرمان آسانسور در کشور می باشد که دارای کیفیت مطلوبی است.

تابلو فرمان آرا فراز  AFN با ایجاد حرکتی بسیار نرم و ایده آل آرامش خاطر خاصی را برای استفاده کنندگان به ارمغان می آورد. این تابلو دارای 18 ماه گارانتی تعویض برد الکترونیکی است و با استفاده از دانش فنی در طراحی این تابلو ابعاد آن کاهش یافته که علاوه بر تبدیل شدن به کوچک ترین تابلو فرمان بازار، مشکلات حمل و نصب تابلو را به میزان چشمگیری کاهش می دهد.

تابلو فرمان آرا فراز ADRIVE 11kwو با ظرفیت 600 کیلوگرم،یکی از پرفروش ترین مدل های تابلو فرمان ها می باشد.

تابلو فرمان آرا فراز ADRIVE 11kw به همراه  جعبه کارکدک آسانسور که مسئولیت ارتباط اتصالات الکتریکی روی کابین به تابلو کنترل آسانسور را به عهده دارد ارایه میشود.

 در درون جعبه کارکدک برای این ارتباط ترمینالهایی نصب است که دارای لیبل یا برچسب مشخصات سیم های ورودی می باشد. برای در اختیار گرفتن کلیه فرمانهای آسانسور، وقتی نصاب یا تعمیر کار یا سرویسکار بر روی کابین آسانسور مستقر می شود، ابتدا کلید مخصوص رویزیون را فعال می کند، در این زمان کلیه ارتباطات آسانسور شامل کلیدهای شستی های احضار داخل کابین و شستی های طبقات از مدار خارج شده (قطع می شود) و آسانسور فقط از طریق “سیستم رویزیون” فرمان می گیرد.

ویژگیهای برجسته

1. قابلیت سرویسدهی برای با استفاده از برد Converter
2. امکان نصب سیستم برق نجات اضطراری مبتنی بر UPS با عملکرد مطمئن
3. کاهش مصرف تراول کابل تا 14 رشته در صورت استفاده از سیستم کارکدک
4. امکان راه اندازی انواع موتورهای آسانسور
5. مقاوم در برابر نویزهای محیطی
6. توانایی افزودن قابلیت Opening Door Advanced
7. امکان سفارش برد آوا به زبانهای فارسی، عربی، انگلیسی و ترکی
8.  عملکرد گروهی Duplex و Simplex
9.  قابل انطباق با انواع دربهای اتوماتیک و نیمهاتوماتیک
10.  قابلیت کدینگ شاسی و Cancelling
11.  قابلیت تعریف دو شاسی مجزا برای هر طبقه با امکان انتخاب کد اختصاصی برای هرکدام

از مزایای تابلو فرمان تابلو فرمان آرا فراز میتوان به :

فیوز دیجیتال الکترونیکی

سیستم پخش آوای stereo mp3

در مورد هزینه راه اندازی سیستم‌ VVVF باید گفت که سیستم  با توجه به وجود دستگاه اینورتر و قابلیت‌هایی که در اختیار کاربران قرار خواهد داد، هزینه اولیه بالاتری نسبت به سیستم دو سرعته خواهد داشت؛ اما باید این نکته را در نظر داشت که سیستمVVVF  با بهینه سازی مصرف انرژی، قادر به صرفه جویی مصرف انرژی به میزان %۵۰ است؛ ضمن اینکه سیستم‌های VVVF استهلاک کمتری داشته و از نظر سرویس و نگهداری کم هزینه‌تر هستند که با در نظر گرفتن این موارد می‌توان اطمینان داشت که هزینه اولیه پرداخت شده برای این سیستم ظرف مدت کوتاهی جبران خواهد شد.

برای نصب تابلو فرمان آرا فراز ADRIVE 11kw میتوانید دفترچه راهنمای نصب آن را با استافده از لینک زیر دانلود نمایید.

راهنمای نصب تابلو فرمان آرا فراز ADRIVE 11kw-آسانسورمن
