فتوسل چشمی (نقطه ای) پادرا

استعلام قیمت : 91001030-026

فتوسل چشمی (نقطه ای) پادرا از قطعات ایمنی آسانسور می‌باشد. وظیفه آن تشخیص موانع در مسیر ورودی کابین می‌باشد و درصورت وجودمانع درب آسانسور بسته نخواهد شد

فتوسل چشمی (نقطه ای) پادرا

فتوسل چشمی (نقطه ای) پادرا از قطعات ایمنی یک آسانسور می‌باشد که وظیفه آن تشخیص موانع (از جمله انسان، اتومبیل و …) در مسیر ورودی کابین می‌باشد. در صورتی که مانعی وجود داشته باشد درب آسانسور بسته نخواهد شد و کابین نیز حرکت نخواهد کرد. روش کار فتوسل آسانسور معمولا به این شکل است که یک یا چند شعاع نوری از یک فرستنده (این فرستنده در یک سمت ورودی کابین نصب است.) ارسال می‌شود و گیرنده‌ای در سمت دیگر ورودی وجود دارد که اگر جسمی مانع از رسیدن این شعاع نوری به آن شود، عملا مدار کامل نخواهد بود و درب آسانسور بسته نمی‌شود.

نصب

فتوسل چشمی (نقطه ای) پادرا همان طور که از نامش پیداست ارسال شعاع نوری از یک نقطه انجام می‌شود .
محل نصب فتوسل نقطه‌ای به صورت استاندارد در ارتفاع ۶۰ تا ۷۰ سانتی کابین می‌باشد.

عملکرد

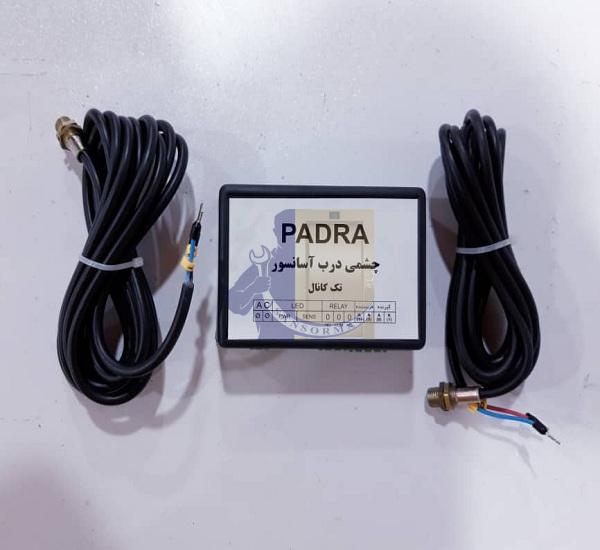

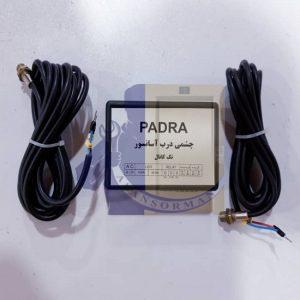

فتوسل (چشم الکترونیکی) نقطه ای (photocell): این سیستم جهت ایمنی و حفاظت از مسافران در هنگام بسته شدن درب اتوماتیک کابین طراحی شده است. که یک نقطه از آستانه ورودی کابین را تحت پوشش قرار می دهد و اگر این یک نقطه توسط مسافران یا هر شی خارجی دیگر اشغال گردد درب اتوماتیک کابین بسته نخواهد شد.این سیستم از یک برد مرکزی و دو عدد چشمی فرستنده و گیرنده تشکیل شده است.

از مزیتهای فتوسل چشمی (نقطه ای) پادرا می توان گفت:

  • دارای برد میکروکنترلر با برد موثر برای عرض درب کابین تا 3.5 متر
  • ابعاد و اندازه کوچک و نصب ساده و آسان
  • مناسب برای انواع روکش ها و تزیینات مختلف کابین (انواع استیل و …)
  • قابلیت استفاده در نورهای معمولی و در تاریکی مطلق
  • قابلیت تنظیم قدرت فتوسل متناسب با فاصله چشمی ها از یکدیگر و همچنین تنظیم برای نور محیط جهت افزایش عمر دستگاه
  • مجهر به تایمر برای وصل مجدد رله خروجی در زمانهای مختلف
  • مجهز به سیستم کاهنده نویز توسط نرم افزار و سخت افزار
  • ولتاژ تغذیه از 12 تا 24 ولت به دو صورت AC و DC
  • دارای یک عدد رله خروجی با کنتاکت 250 ولت 6 آمپر
وزن 1 کیلوگرم
ابعاد 23 × 14 × 7 سانتیمتر
رنگ

,

جنس

,

کشور سازنده

ابعاد
