اورلود دیجیتال سیم بکسلی توربوسل

اورلود دیجیتال سیم بکسلی توربوسل آسانسور (Over Load protector) (سنسور اضافه بار)، در واقع محافظی است که جهت اطلاع وزن کابین. و چنانچه وزن کابین آسانسور از حدی بیشتر شد این سنسور از حرکت آسانسور جلوگیری می‌کند. حمل کردن بار اضافه باعث ایجاد صدمات زیاد و ایجاد مشکلاتی به سازه‌های فیزیکی آسانسور و الکتروموتورها مانند موتور گیربکس و همچنین قوای محرکه آسانسور می‌شود.

سنسور تشخیص وزن با عملکردی که دارند باعث افزایش طول عمر آسانسور شده و مانع آسیب رسیدن به آسانسور می‌شود. پس با توجه به این که اضافه بار می‌تواند صدمات زیادی را را به آسانسورها وارد کند، استفاده از اورلود، طبق استانداردهای بین‌المللی ضروری است. در ادامه به توضیح مفصل این سنسور و انواع مختلف آن می‌پردازیم.

اورلود دیجیتال سیم بکسلی توربوسل آسانسور چیست؟

اورلود آسانسور (Over Load protector) وزن کابین آسانسور را اندازه‌گیری و به تابلو فرمان آسانسور اطلاع می‌دهد. همانطور که در ابتدا گفته شد اگر وزن کابین از حد معمول خارج و سنگین‌تر شد، این سنسور اجازه حرکت آسانسور را نمی‌دهد، لذا از خسارات و حوادث احتمالی به آسانسور جلوگیری می‌کند.

اجزای این سنسور اورلود، یک لودسل و یک نشانگر است که بر روی لودسل نصب شده است. دقت داشته باشید که طبق استاندادهای بین‌المللی وجود این سنسور برای همه‌ی آسانسورها الزامی است.

این سنسور تشخیص وزن بر روی سیم بکسل آسانسور نصب می‌شود. اورلود آسانسور معمولاً مشخص کننده دو حد معین از وزن است که به یکی از این حدود، Load Full  و دیگری load Over  می‌گویند.

ساختار سنسور اورلود آسانسور

اورلود دارای یک هسته فلزی (از آلیاژ خاص) و تعدادی strain gauge (مجموعه‌ای از مقاومت‌های الکتریکی) است. در هنگام اعمال نیرو تغییر شکل پیدا می‌کند و در صورت برداشتن نیرو به حالت اولیه خود بازمی‌گردد. میزان برگشت‌پذیری این ماده، کیفیت، دقت و دیرپایی اورلود آسانسور را نشان می‌دهد. نوع آلیاژ و ساختار strain gauge میزان این دقت و کیفیت را مشخص می‌کنند.

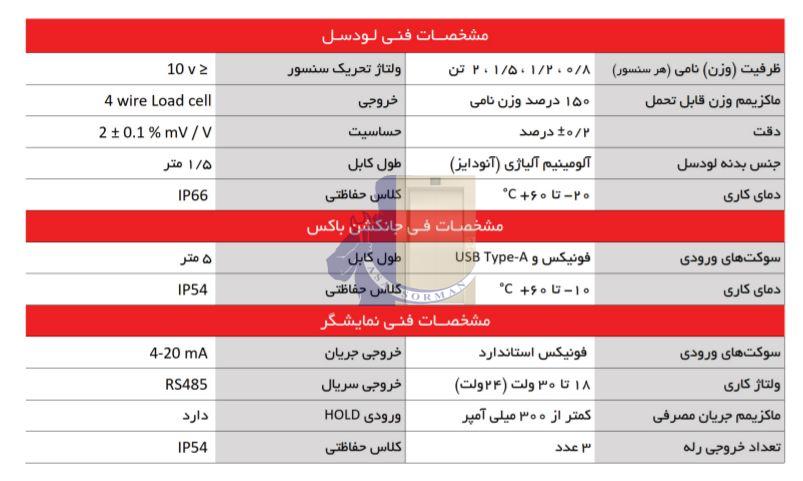

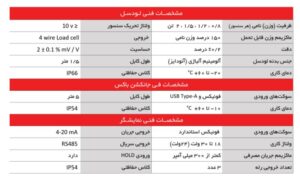

مشخصات فنی اورلود دیجیتال سیم بکسلی توربوسل

مکانیزم عملکرد سنسور اورلود آسانسور

در ابتدا باید گفته بشه که تغییرات طولی ناشی از اعمال نیرو، باعث تغییر در خروجی اورلود می‌شود. نیروی اعمال شده از سوی جسم توسط اورلود آسانسور تبدیل به سیگنال الکتریکی می‌شود، از این طریق وزن مواد به دست می‌آید.

اورلود آسانسور، از طریق اعمال تغییرات بار بر روی یک ماده واسطه (مانند مایع، نور، گاز، مقاومت و…) باعث تغییرات متناسبی (فیزیکی، شیمیائی) در آن ماده واسطه به دست می‌شود که با اندازه‌گیری این تغییرات، میزان تغییرات بار نیز محاسبه می‌شود.

حضور تشخیص مسافر در داخل کابین آسانسور

مسافران در “تشخیص حضور” ابزار دیگری است که اورلودها می توانند برای ارتقای ایمنی از آن استفاده کنند. اگر اورلود دیجیتال سیم بکسلی توربوسل باری را زیر حداقل مقدار (کمتر50KG) باشد دستگاه  تشخیص می دهد، می توان فرض کرد که یک کودک در حال تلاش برای عمل است آسانسور و به کنترلر اطلاع دهید که اجازه راه اندازی آسانسور را نمی دهد.
