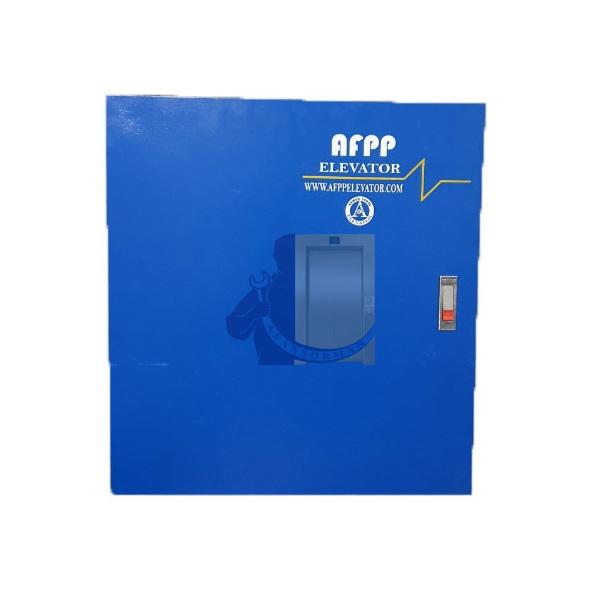

تابلو فرمان آرمان فراز با درایو LX و 7.5KW

استعلام قیمت : 91001030-026

تابلو فرمان آرمان فراز با درایو LX یکی از مهمترین بخش‌های آسانسور است که در واقع می‌توان آن را مرکز پردازش سیستم دانست، چرا که دستور‌های لازم از طریق مدار فرمان به موتور فرستاده می‌شود و عملکرد موتور و مجموعه آسانسور وابسته به دستورات تابلو فرمان است.

تابلو فرمان آسانسور آرمان فراز

تابلو فرمان آرمان فراز با درایو LX یکی از مهمترین بخش‌های آسانسور آسانسور است که در واقع می‌توان آن را مرکز پردازش سیستم دانست، چرا که دستور‌های لازم از طریق مدار فرمان به موتور فرستاده می‌شود و عملکرد موتور و مجموعه آسانسور وابسته به دستورات تابلو فرمان است.

تابلو فرمان آسانسور انواع مختلفی دارد؛ دو نوع متداول این تابلو‌ها که در داخل کشور به طور گسترده استفاده می‌شوند، عبارتند از:

تابلو‌های فرمان دو سرعته (۲ AC)

تابلو‌های فرمان درایو دار ( VVVF)

درایو یا کنترل دور موتور دستگاهی الکترونیکی است که می‌تواند با تغییر سطح ولتاژ و فرکانس، شرایط مطلوب جهت راه اندازی موتور‌ها را فراهم کند و قابلیت تغییر سرعت و گشتاور را در موتور ایجاد کند. در تابلو فرمان‌های درایو دار، با استفاده از یک دستگاه کنترل دور موتور (اینورتر) می‌توان شرایط مطلوب راه اندازی را ایجاد کرده و موتور آسانسور را به صورت نرم راه اندازی کرد.

این درایو‌ها با تنظیم ولتاژ و فرکانس این امکان را ایجاد می‌کنند تا موتور به یکباره از سرعت صفر به سرعت نامی نرسد، بلکه با دور آهسته شروع به حرکت کرده و با افزایش تدریجی ولتاژ به سرعت نامی خود برسد. در سیستم‌هایی که تابلو فرمان توسط درایو کنترل می‌شود، دیگر با مشکل ضربه و تکان‌های ناگهانی کابین مواجه نخواهیم بود.

شرکت آرمان فراز پیمان (AFP) یکی از قدیمی ترین شرکت های فعال در زمینه تولید تابلوفرمان آسانسور در ایران می باشد که در زیر مختصری از تاریخچه این شرکت را بررسی خواهیم کرد:

تاریخچه تابلوفرمان آرمان فراز پیمان :

شرکت آرمان فراز پیمان تولید کننده انواع تابلو فرمان آسانسور ، فعالیت خود را در سال ۱۳۷۷ ، در تهران با طراحی تابلوی فرمان میکروکنترلری آسانسور آغاز نمود .

در ابتدا به بررسی نیازهای بازار ایران و منطقه پرداخت و با در نظر گرفتن امکانات فنی موجود و استاندارد های بین المللی ، کار طراحی را یک سال بعد به پایان رسانید و اولین محصول خود را در سال ۱۳۷۸ به بازار عرضه نمود . تابلوهای ساخت این شرکت هم به لحاظ اقتصادی و هم به لحاظ کارآیی دارای ویژگی های خاص خود می باشد. (برگرفته از سایت این شرکت)

میزان فروش تابلوفرمان آرمان فراز پیمان :

به نظر می رسد با توجه به سابقه ای که شرکت آرمان فراز پیمان در زمینه تولید تابلوفرمان آسانسور در ایران دارد بایستی این تابلوفرمان را یکی از پرفروش ترین تابلوهای موجود در بازار ایران بدانیم. دلیل آن را می توان در خدمات بسیار عالی این شرکت در زمینه پشتیبانی و فروش دانست که انصافا در این زمینه موفق بوده اند و همچنین ارایه تابلوفرمان های درایودار با قیمتی مناسب و رقابتی در بازار نیز از جمله موارد پرفروش بودن تابلوفرمان های این شرکت می باشد.

برای مثال ارائه تابلوفرمانی با درایو LX که به گفته خود شرکت آرمان فراز از تولیدات این شرکت می باشد و همچنین ارائه جعبه رویزیون مینی کارکدک و یا ارائه تابوفرمان هایی که با برق تکفاز کار می کنند و … از جمله نوآوری های این شرکت می باشد.

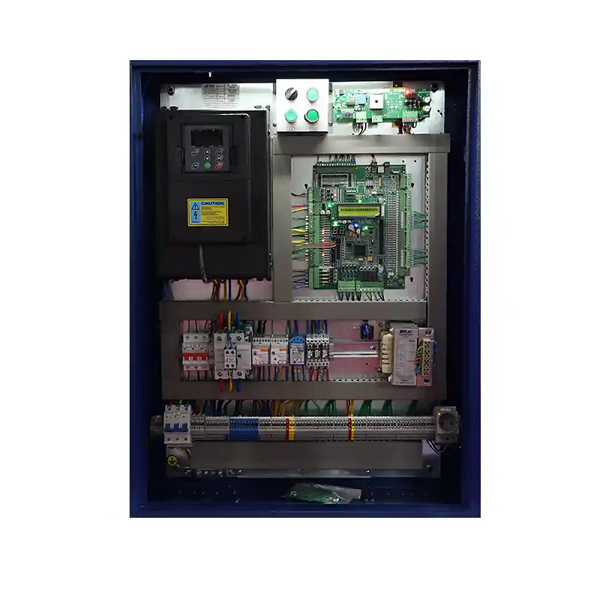

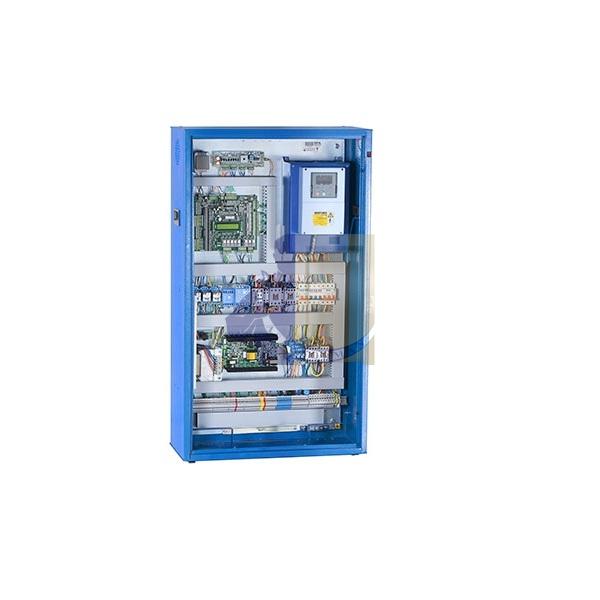

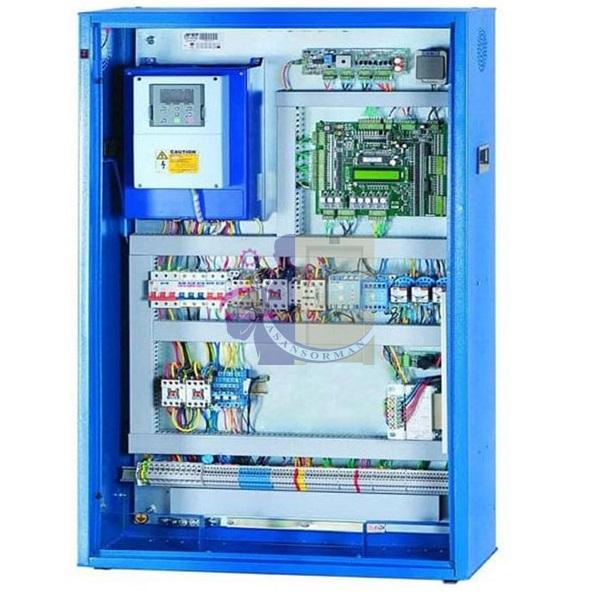

تابلو فرمان آسانسور آرمان فراز با درایو LX

تابلو فرمان آسانسور آرمان با درایو LX با ایجاد حرکتی بسیار نرم و ایده آل آرامش خاطر خاصی را برای استفاده کنندگان به ارمغان می آورد. این تابلو دارای ۲ سال گارانتی تعویض برد الکترونیکی است و با استفاده از دانش فنی در طراحی این تابلو ابعاد آن کاهش یافته که علاوه بر تبدیل شدن به کوچک ترین تابلو فرمان بازار، مشکلات حمل و نصب تابلو را به میزان چشمگیری کاهش می دهد.

تابلو فرمان آسانسور آرمان فراز با درایو LX با قدرت ۷/۵ کیلو وات و با ظرفیت ۴۵۰ کیلوگرم،یکی از پرفروش ترین مدل های تابلو فرمان آسانسور آرمان فراز می باشد.

تابلو فرمان آسانسور آرمان فراز با درایو LX  در صورت دزخواست به همراه  جعبه کارکدک آسانسور که مسئولیت ارتباط اتصالات الکتریکی روی کابین به تابلو کنترل آسانسور را به عهده دارد ارایه میشود.

 در درون جعبه کارکدک برای این ارتباط ترمینالهایی نصب است که دارای لیبل یا برچسب مشخصات سیم های ورودی می باشد. برای در اختیار گرفتن کلیه فرمانهای آسانسور، وقتی نصاب یا تعمیر کار یا سرویسکار بر روی کابین آسانسور مستقر می شود، ابتدا کلید مخصوص رویزیون را فعال می کند، در این زمان کلیه ارتباطات آسانسور شامل کلیدهای شستی های احضار داخل کابین و شستی های طبقات از مدار خارج شده (قطع می شود) و آسانسور فقط از طریق “سیستم رویزیون” فرمان می گیرد.

مزایای کلیدی

  • قابلیت استفاده از تراول کابل 12 رشته با امکان حذف 2 رشته
  • دارای دو فتوسل دیجیتال داخلی مجزا
  • دارای کلید کنترل لامپ تونلی
  • مجهز به سه متر کابل سوکتی شاسی های کابین
  • دارای سیستم Double-Click Canceling

از مزایای تابلو فرمان آسانسور آرمان فراز میتوان به :

فیوز دیجیتال الکترونیکی

اتصالی در ولتاژهای خروجی تابلو فرمان به خصوص در هنگام نصب گهگاه به وجود می آید. اگر این اتصالی منجر به سوختن فیوز شود، در سرعت نصب وقفه ایجاد می کند چرا که نیاز به تعویض فیوز وجود دارد. در برخی موارد نیز تشخیص مکان اتصالی به سختی امکان پذیر است. کلیه تابلو فرمانهای آسانسور آرمان فراز ، مجهز به فیوز دیجیتال الکترونیکی 24 ولت بر روی مسیر شاسی ها و نمراتورها و فیوز دیجیتالی 110 ولت بر روی مدار سری استپ می باشند.

مزایای کلیدی

  • قطع ولتاژ24V یا 110V در صورت تشخیص اتصالی و وصل مجدد آن، بعد از گذشت زمان مشخص
  • عدم ایجاد وقفه در نصب در هنگام بروز اتصالی
  • کمک به تشخیص سریع مکان اتصالی
  • سرعت بسیار بالا در تشخیص و قطع ولتاژ، جهت جلوگیری از آسیب به دیگر قسمتهای مدار

سیستم نجات اضطراری

قطع برق، ایراد در فازهای ورودی و قطعی یکی از فازها در حین حرکت آسانسور، منجر به توقف کابین و عدم حرکت آن خواهد شد. در این حالت مسافران تا زمان نجات دستی توسط فرد ماهر در کابین محبوس خواهند ماند. سیستم نجات اضطراری در زمان تشخیص قطعی برق و دیگر موارد مذکور به صورت اتوماتیک وارد مدار شده و کابین را به نزدیکترین طبقه منتقل خواهد کرد.

مزایای کلیدی

  • سرعت عمل بالا در تشخیص ایراد و انجام عملیات نجات
  • هشیاری کامل سیستم کنترل در حین عملیات نجات جهت انجام کلیه عملیات کنترلی و امنیتی به طور کامل
  • پخش پیام صوتی در کابین در وضعیت نجات اضطراری، جهت حفظ خونسردی مسافران
  • عدم نیاز به هرگونه سیم کشی اضافه برای راه اندازی سیستم نجات، سهولت بسیار بالای نصب و راه اندازی
  • حفظ شمارنده طبقه بعد از انجام عملیات نجات
  • تشخیص جهت و سرعت حرکت بهینه برای کاهش مصرف انرژی بدون انجام حرکت تست
  • شارژ کامل هر 4 باتری تنها در 24 ساعت و مانیتورینگ ولتاژ باتری ها به کمک شارژر اتوماتیک
  • امکان نصب بروی موتورهای آسنکرون و سنکرون (Gearless)

سیستم پخش آوای stereo mp3

پخش آوا و موزیک در حین حرکت کابین در آسانسور از مواردی است که مشتری بسیار به آن توجه می کند. کیفیت بسیار بالای پخش آوا با استفاده از سیستم Stereo MP3 از مواردی است که رضایت بسیاری ایجاد نموده است. توانایی اتصال دو بلندگو به صورت مستقل جهت دریافت صدای باند راست و چپ به صورت مستقل کیفیت پخش صدار را افزایش داده است. تابلو فرمان آسانسور آرمان فراز  این امکان را برای شرکتهای همکار فراهم کرده است که در صورت تمایل و به صورت رایگان نام شرکت در طبقه مورد نظر (Lobby) به صورت “شرکت …… مقدم شما را گرامی می دارد.” اعلام گردد.

مزایای کلیدی

  • کیفیت صدای بسیار بالا
  • توانایی دریافت صدای باند راست و چپ به صورت مستقل
  • قابلیت تغییر موزیک ها با استفاده از تغییر فایل های MP3 موجود بر روی کارت حافظه μSD
  • قابلیت تنظیمات حرفه ای صدا از طریق پارامترهای نرم افزاری

سیستم Cancelling

اگر مسافری در داخل کابین بر روی شاسی اشتباه کلیک کند، مجبور خواهد بود زمان ایست و حرکت مجدد را منتظر بماند. تابلو فرمان آسانسور آرمان فراز مجهز به سیستمDouble Click Canceling می باشد و در صورت نیاز مسافر می تواند با دو بار کلیک بر روی شاسی اشتباه آن را حذف نماید.

مزایای کلیدی

  • توانمندی حذف شاسی داخل کابین با دوبار کلیک بر آن
  • کاهش تعداد توقف غیر دلخواه
  • عملکرد حرفه ای در تشخیص Double Click
  • عدم نیاز به تغییر سیم کشی و استفاده از سیم کشی 3 سیمه معمول

سیستم دو درب

در بسیاری از پروژه ها کابین بیش از یک درب برای ورود و خروج مسافران دارد. تابلو فرمانهای آرمان فراز به صورت پیش فرض قابلیت کنترل دو درب را به صورت کاملا” مجزا دارا می باشند. این سیستم به صورت نرم افزاری بوده و نیازمند هیچگونه تغییرات سخت افزاری نمی باشد.

مزایای کلیدی

  • توانایی تعریف سیستم دو درب به سه صورت یک درب در هر طبقه، دو درب در طبقاتی خاص و سیستم دو درب دو شاسی
  • کنترل مجزای هر یک از دربها در هر طبقه
  • وجود دو ورودی مجزا جهت دریافت سنسورهای فتوسل هر درب به صورت مستقل
  • انجام صحیح عملیات دربها در زمان فعالیت سیستم نجات اضطراری

در مورد هزینه راه اندازی سیستم‌ VVVF باید گفت که سیستم  با توجه به وجود دستگاه اینورتر و قابلیت‌هایی که در اختیار کاربران قرار خواهد داد، هزینه اولیه بالاتری نسبت به سیستم دو سرعته خواهد داشت؛ اما باید این نکته را در نظر داشت که سیستمVVVF  با بهینه سازی مصرف انرژی، قادر به صرفه جویی مصرف انرژی به میزان %۵۰ است؛ ضمن اینکه سیستم‌های VVVF استهلاک کمتری داشته و از نظر سرویس و نگهداری کم هزینه‌تر هستند که با در نظر گرفتن این موارد می‌توان اطمینان داشت که هزینه اولیه پرداخت شده برای این سیستم ظرف مدت کوتاهی جبران خواهد شد.

وزن 25 کیلوگرم
ابعاد 150 × 100 × 20 سانتیمتر
سیستم آوا

Stereo Mp3

رنگ

انوع درب قابل کنترل

تمام اتومات, نیمه اتومات

فیوز دیجیتال الکترونیکی

110V fuse, 24V fuse

بازیابی خطا

16 آخرین خطا

گارانتی

جنس

مهتابی تابلو

دارد

سیستم حرکتی

VVVF

کشور سازنده

نوع کنتاکتورها

Hyundai, LS

جعبه رویزیون و کارکدک

ندارد

توان مصرفی
