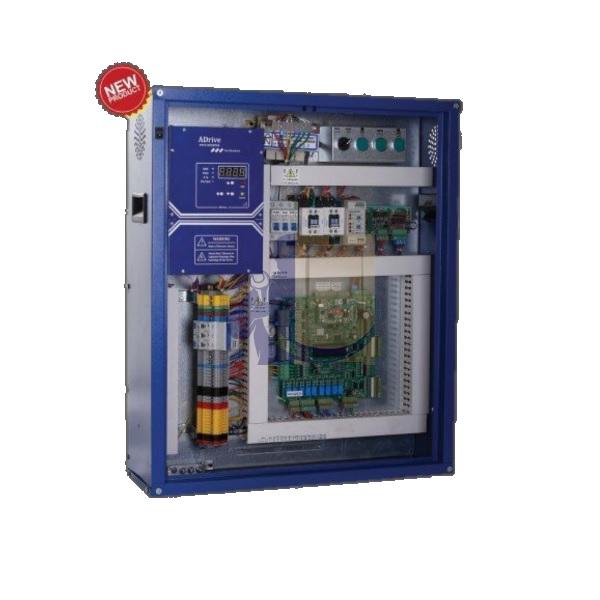

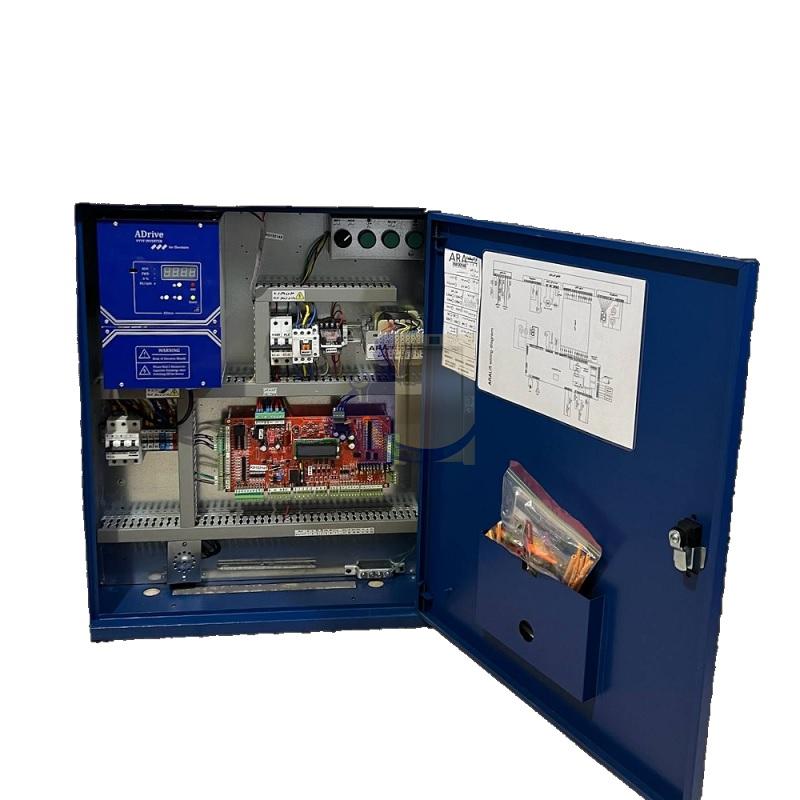

تابلو فرمان آرا فراز ADRIVE 7.5kw

25,600,000 تومان

تابلو فرمان آرا فراز ADRIVE 7.5kw یکی از مهمترین بخش‌های آسانسور است که در واقع می‌توان آن را مرکز پردازش سیستم دانست، چرا که دستور‌های لازم از طریق مدار فرمان به موتور فرستاده می‌شود و عملکرد موتور و مجموعه آسانسور وابسته به دستورات تابلو فرمان است.((تابلو فرمان AFN کنترل به همراه کارکدک عرضه میشود))

موجود

تابلو فرمان آرا فراز ADRIVE 7.5kw

تابلو فرمان آرا فراز ADRIVE 7.5kw یکی از مهمترین بخش‌های آسانسور آسانسور است که در واقع می‌توان آن را مرکز پردازش سیستم دانست، چرا که دستور‌های لازم از طریق مدار فرمان به موتور فرستاده می‌شود و عملکرد موتور و مجموعه آسانسور وابسته به دستورات تابلو فرمان است.

تابلو فرمان آسانسور انواع مختلفی دارد؛ دو نوع متداول این تابلو‌ها که در داخل کشور به طور گسترده استفاده می‌شوند، عبارتند از:

تابلو‌های فرمان دو سرعته (۲ AC)

تابلو‌های فرمان درایو دار ( VVVF)

درایو یا کنترل دور موتور دستگاهی الکترونیکی است که می‌تواند با تغییر سطح ولتاژ و فرکانس، شرایط مطلوب جهت راه اندازی موتور‌ها را فراهم کند و قابلیت تغییر سرعت و گشتاور را در موتور ایجاد کند.

در تابلو فرمان‌های درایو دار، با استفاده از یک دستگاه کنترل دور موتور (اینورتر) می‌توان شرایط مطلوب راه اندازی را ایجاد کرده و موتور آسانسور را به صورت نرم راه اندازی کرد. این درایو‌ها با تنظیم ولتاژ و فرکانس این امکان را ایجاد می‌کنند تا موتور به یکباره از سرعت صفر به سرعت نامی نرسد، بلکه با دور آهسته شروع به حرکت کرده و با افزایش تدریجی ولتاژ به سرعت نامی خود برسد.

در سیستم‌هایی که تابلو فرمان توسط درایو کنترل می‌شود، دیگر با مشکل ضربه و تکان‌های ناگهانی کابین مواجه نخواهیم بود.

مشخصات تابلو فرمان آرا فراز ADRIVE 7.5kw

تابلو فرمان آرا فراز  AFN یکی از معتبرترین تابلو فرمان آسانسور در کشور می باشد که دارای کیفیت مطلوبی است.

تابلو فرمان آرا فراز  AFN با ایجاد حرکتی بسیار نرم و ایده آل آرامش خاطر خاصی را برای استفاده کنندگان به ارمغان می آورد. این تابلو دارای 18 ماه گارانتی تعویض برد الکترونیکی است و با استفاده از دانش فنی در طراحی این تابلو ابعاد آن کاهش یافته که علاوه بر تبدیل شدن به کوچک ترین تابلو فرمان بازار، مشکلات حمل و نصب تابلو را به میزان چشمگیری کاهش می دهد.

تابلو فرمان آرا فراز ADRIVE 7.5kwو با ظرفیت ۴۵۰ کیلوگرم،یکی از پرفروش ترین مدل های تابلو فرمان ها می باشد.

تابلو فرمان آرا فراز ADRIVE 7.5kw به همراه  جعبه کارکدک آسانسور که مسئولیت ارتباط اتصالات الکتریکی روی کابین به تابلو کنترل آسانسور را به عهده دارد ارایه میشود.

 در درون جعبه کارکدک برای این ارتباط ترمینالهایی نصب است که دارای لیبل یا برچسب مشخصات سیم های ورودی می باشد. برای در اختیار گرفتن کلیه فرمانهای آسانسور، وقتی نصاب یا تعمیر کار یا سرویسکار بر روی کابین آسانسور مستقر می شود، ابتدا کلید مخصوص رویزیون را فعال می کند، در این زمان کلیه ارتباطات آسانسور شامل کلیدهای شستی های احضار داخل کابین و شستی های طبقات از مدار خارج شده (قطع می شود) و آسانسور فقط از طریق “سیستم رویزیون” فرمان می گیرد.

ویژگیهای برجسته

  1. قابلیت سرویسدهی برای با استفاده از برد Converter
  2. امکان نصب سیستم برق نجات اضطراری مبتنی بر UPS با عملکرد مطمئن
  3. کاهش مصرف تراول کابل تا 14 رشته در صورت استفاده از سیستم کارکدک
  4. امکان راه اندازی انواع موتورهای آسانسور
  5. مقاوم در برابر نویزهای محیطی
  6. توانایی افزودن قابلیت Opening Door Advanced
  7. امکان سفارش برد آوا به زبانهای فارسی، عربی، انگلیسی و ترکی
  8.  عملکرد گروهی Duplex و Simplex
  9.  قابل انطباق با انواع دربهای اتوماتیک و نیمهاتوماتیک
  10.  قابلیت کدینگ شاسی و Cancelling
  11.  قابلیت تعریف دو شاسی مجزا برای هر طبقه با امکان انتخاب کد اختصاصی برای هرکدام

از مزایای تابلو فرمان تابلو فرمان آرا فراز میتوان به :

فیوز دیجیتال الکترونیکی

اتصالی در ولتاژهای خروجی تابلو فرمان به خصوص در هنگام نصب گهگاه به وجود می آید. اگر این اتصالی منجر به سوختن فیوز شود، در سرعت نصب وقفه ایجاد می کند چرا که نیاز به تعویض فیوز وجود دارد.

در برخی موارد نیز تشخیص مکان اتصالی به سختی امکان پذیر است. کلیه تابلو تابلو فرمان آرا فراز ، مجهز به فیوز دیجیتال الکترونیکی 24 ولت بر روی مسیر شاسی ها و نمراتورها و فیوز دیجیتالی 110 ولت بر روی مدار سری استپ می باشند.

مزایای کلیدی

  • قطع ولتاژ24V یا 110V در صورت تشخیص اتصالی و وصل مجدد آن، بعد از گذشت زمان مشخص
  • عدم ایجاد وقفه در نصب در هنگام بروز اتصالی
  • کمک به تشخیص سریع مکان اتصالی
  • سرعت بسیار بالا در تشخیص و قطع ولتاژ، جهت جلوگیری از آسیب به دیگر قسمتهای مدار

سیستم نجات اضطراری

قطع برق، ایراد در فازهای ورودی و قطعی یکی از فازها در حین حرکت آسانسور، منجر به توقف کابین و عدم حرکت آن خواهد شد. در این حالت مسافران تا زمان نجات دستی توسط فرد ماهر در کابین محبوس خواهند ماند. سیستم نجات اضطراری در زمان تشخیص قطعی برق و دیگر موارد مذکور به صورت اتوماتیک وارد مدار شده و کابین را به نزدیکترین طبقه منتقل خواهد کرد.

مزایای کلیدی

  • سرعت عمل بالا در تشخیص ایراد و انجام عملیات نجات
  • هشیاری کامل سیستم کنترل در حین عملیات نجات جهت انجام کلیه عملیات کنترلی و امنیتی به طور کامل
  • پخش پیام صوتی در کابین در وضعیت نجات اضطراری، جهت حفظ خونسردی مسافران
  • عدم نیاز به هرگونه سیم کشی اضافه برای راه اندازی سیستم نجات، سهولت بسیار بالای نصب و راه اندازی
  • حفظ شمارنده طبقه بعد از انجام عملیات نجات
  • تشخیص جهت و سرعت حرکت بهینه برای کاهش مصرف انرژی بدون انجام حرکت تست
  • شارژ کامل هر 4 باتری تنها در 24 ساعت و مانیتورینگ ولتاژ باتری ها به کمک شارژر اتوماتیک
  • امکان نصب بروی موتورهای آسنکرون و سنکرون (Gearless)

سیستم پخش آوای stereo mp3

پخش آوا و موزیک در حین حرکت کابین در آسانسور از مواردی است که مشتری بسیار به آن توجه می کند. کیفیت بسیار بالای پخش آوا با استفاده از سیستم Stereo MP3 از مواردی است که رضایت بسیاری ایجاد نموده است.

مزایای کلیدی

  • کیفیت صدای بسیار بالا
  • توانایی دریافت صدای باند راست و چپ به صورت مستقل
  • قابلیت تغییر موزیک ها با استفاده از تغییر فایل های MP3 موجود بر روی کارت حافظه μSD
  • قابلیت تنظیمات حرفه ای صدا از طریق پارامترهای نرم افزاری

سیستم Cancelling

اگر مسافری در داخل کابین بر روی شاسی اشتباه کلیک کند، مجبور خواهد بود زمان ایست و حرکت مجدد را منتظر بماند. تابلو فرمان آرا فراز مجهز به سیستمDouble Click Canceling می باشد و در صورت نیاز مسافر می تواند با دو بار کلیک بر روی شاسی اشتباه آن را حذف نماید.

مزایای کلیدی

  • توانمندی حذف شاسی داخل کابین با دوبار کلیک بر آن
  • کاهش تعداد توقف غیر دلخواه
  • عملکرد حرفه ای در تشخیص Double Click
  • عدم نیاز به تغییر سیم کشی و استفاده از سیم کشی 3 سیمه معمول

سیستم دو درب

در بسیاری از پروژه ها کابین بیش از یک درب برای ورود و خروج مسافران دارد. تابلو فرمان های آرا فراز به صورت پیش فرض قابلیت کنترل دو درب را به صورت کاملا” مجزا دارا می باشند. این سیستم به صورت نرم افزاری بوده و نیازمند هیچگونه تغییرات سخت افزاری نمی باشد.

مزایای کلیدی

  • توانایی تعریف سیستم دو درب به سه صورت یک درب در هر طبقه، دو درب در طبقاتی خاص و سیستم دو درب دو شاسی
  • کنترل مجزای هر یک از دربها در هر طبقه
  • وجود دو ورودی مجزا جهت دریافت سنسورهای فتوسل هر درب به صورت مستقل
  • انجام صحیح عملیات دربها در زمان فعالیت سیستم نجات اضطراری



تفاوت تابلو فرمان دو سرعته با تابلو فرمان آرا فراز ADRIVE 7.5kw

درایو یا کنترل دور موتور دستگاهی الکترونیکی است که می تواند با تغییر سطح ولتاژ و فرکانس، شرایط مطلوب جهت راه اندازی موتورها را فراهم کند و قابلیت تغییر سرعت و گشتاور را در موتور ایجاد کند.

در تابلو فرمان های درایو دار، با استفاده از یک دستگاه کنترل دور موتور (اینورتر) می توان شرایط مطلوب راه اندازی را ایجاد کرده و موتور آسانسور را به صورت نرم راه اندازی کرد.

این درایو ها با تنظیم ولتاژ و فرکانس این امکان را ایجاد می کنند تا موتور به یکباره از سرعت صفر به سرعت نامی نرسد، بلکه با دور آهسته شروع به حرکت کرده و با افزایش تدریجی ولتاژ به سرعت نامی خود برسد.

در سیستم هایی که تابلو فرمان توسط درایو کنترل می شود، دیگر با مشکل ضربه و تکان های ناگهانی کابین مواجه نخواهیم بود.

در تابلو های دوسرعته به دلیل حرکت و توقف ناگهانی موتور آسانسور، ضربه های ناگهانی به کابین وارد خواهد شد؛ این موضوع جدا از اینکه شرایط بدی را برای مسافران ایجاد می کند، با ضربه های ناگهانی وارد شد به موتور، باعث کاهش طول عمر آن خواهد شد.

این تنش های مکانیکی می تواند طول عمر موتور را به نصف کاهش دهد؛ در حالیکه در تابلو های درایو دار، با راه اندازی نرم موتور توسط درایو، کابین به هنگام حرکت هیچ تکانی نخواهد داشت و سرعت آن با شیب ملایم افزایش خواهد یافت؛ لذا موتور در شرایطی ایده آل عمل می کند و طول عمر عادی خود را خواهد داشت.

با توجه به جریان راه اندازی بالای موتور ها، در تابلو های دوسرعته با توجه به اینکه سیستمی برای محدود کردن این جریان وجود ندارد، در هنگام حرکت، موتور جریان بالایی از شبکه کشیده که این مسئله مشکلاتی را به وجود خواهد آورد از قبیل: جریان بالای راه اندازی که از سیم پیچ موتور عبور می کند، باعث گرم شدن سیم پیچ و کاهش یافتن عمر موتور به مرور زمان خواهد شد.

همچنین با توجه با اینکه آسانسور دائما در حال حرکت و توقف است، این جریان بالا به هنگام راه اندازی منجر به افزایش مصرف برق آسانسور خواهد شد.

جریان راه اندازی بالا هنگام شروع به حرکت، باعث نوسان ناگهانی ولتاژ شده و سایر مصرف کننده ها را تحت تاثیر قرار می دهد؛ در حالیکه در سوی دیگر درایو ها با تنظیم ولتاژ و فرکانس، جریان راه اندازی را محدود کرده و از تاثیرات منفی ناشی از جریان راه اندازی بالا جلوگیری می کنند.

مورد دیگری که میان این دو نوع تابلو فرمان تفاوت ایجاد می کند، سطح تراز کف کابین است.

در تابلو فرمان دوسرعته، از آن جایی که سیستمی جهت تشخیص میزان بار وارده به موتور و تشخیص موقعیت آن وجود ندارد، سطح کف آسانسور نسبت به طبقات، با تغییر بار قرار داشته روی آن(تعداد افراد کابین) تغییر می کند؛ اما در سیستم های درایودار، درایو با فیدبک گرفتن از موتور، سطح ایده آل جهت توقف آسانسور را تعیین کرده و در هر حالتی هم سطح با طبقات قرار خواهد گرفت.

در آسانسورهای دو سرعته به دلیل تغییر سرعت موتور و همچنین باز و بسته شدن کنتاکت های کنتاکتور، آلودگی صوتی زیادی ایجاد خواهد شد در حالیکه که با استفاده از تابلوهای درایودار، تغییر دور به صورت پله ای وجود نخواهد داشت و صداهای ناشی از کارکرد موتور به حداقل خواهد رسید.

نوع موتور استفاده شده در این دو سیستم با یکدیگر متفاوت است. در سیستم دوسرعته برای ایجاد دو سرعت مختلف از موتورهای با دو سیم پیچی استفاده می شود؛ اما در سیستم های ۳VF معمولا از موتورهای با همین نام که برای این کار طراحی شده اند و فقط دارای یک سیم پیچی(و در نتیجه یک سرعت نامی) هستند، استفاده می شود.

در مورد هزینه راه اندازی سیستم‌ VVVF باید گفت که سیستم  با توجه به وجود دستگاه اینورتر و قابلیت‌هایی که در اختیار کاربران قرار خواهد داد، هزینه اولیه بالاتری نسبت به سیستم دو سرعته خواهد داشت؛ اما باید این نکته را در نظر داشت که سیستمVVVF  با بهینه سازی مصرف انرژی، قادر به صرفه جویی مصرف انرژی به میزان %۵۰ است؛ ضمن اینکه سیستم‌های VVVF استهلاک کمتری داشته و از نظر سرویس و نگهداری کم هزینه‌تر هستند که با در نظر گرفتن این موارد می‌توان اطمینان داشت که هزینه اولیه پرداخت شده برای این سیستم ظرف مدت کوتاهی جبران خواهد شد.

برای نصب تابلو فرمان آرا فراز ADRIVE 7.5kw میتوانید دفترچه راهنمای نصب آن را با استافده از لینک زیر دانلود نمایید.



راهنمای نصب تابلو فرمان آرا فراز ADRIVE 7.5kw-آسانسورمن

وزن 25 کیلوگرم
ابعاد 80 × 50 × 30 سانتیمتر
وزن

ابعاد

رنگ

سیستم حرکتی

VVVF

گارانتی

کشور سازنده

انوع درب قابل کنترل

تمام اتومات, نیمه اتومات

سیستم آوا

Stereo Mp3

فیوز دیجیتال الکترونیکی

110V fuse, 24V fuse

بازیابی خطا

16 آخرین خطا

جنس

مهتابی تابلو

دارد

نوع کنتاکتورها

Hyundai, LS, Schneider

جعبه رویزیون و کارکدک

دارد

ولتاژ
