کلید قارچی

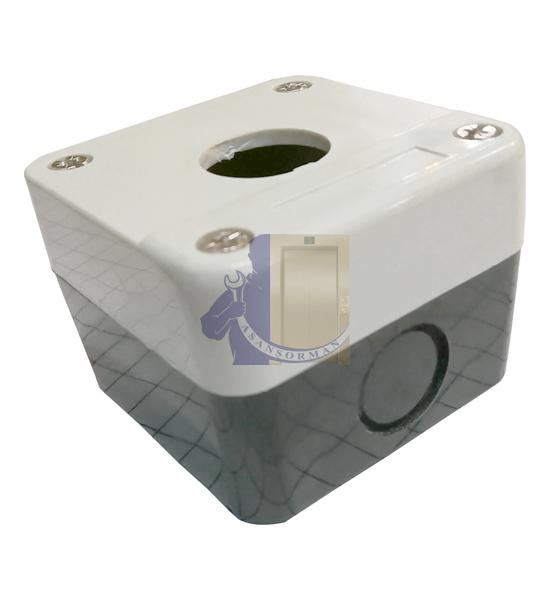

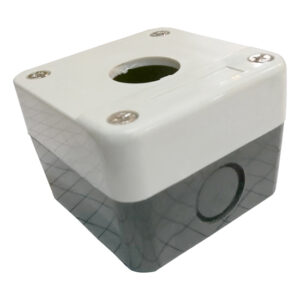

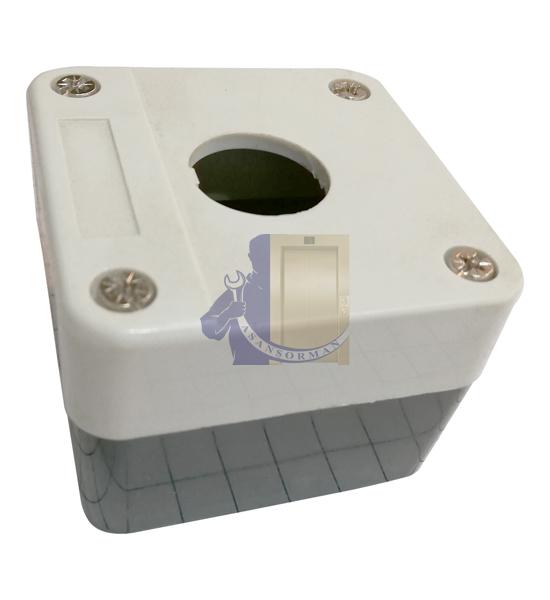

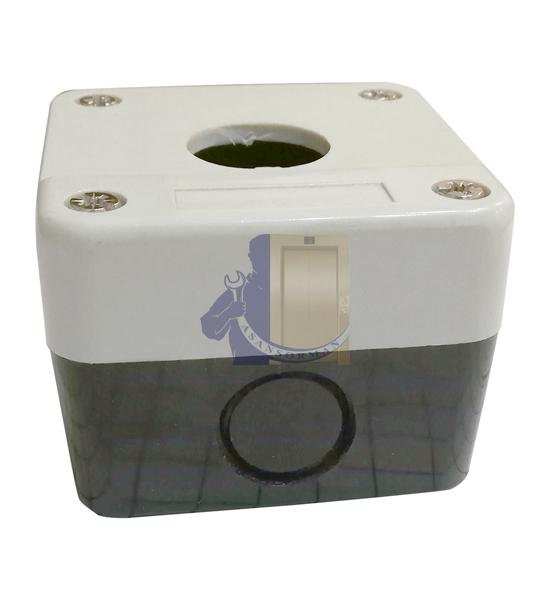

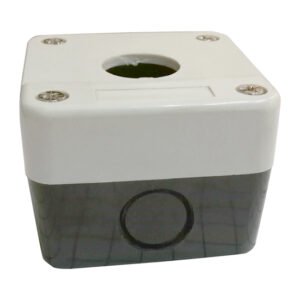

جعبه کلید قارچی وسیله ای است که کلید قارچی بر روی آن نصب و در هنگام نیاز اضطراری تمام برق آسانسور را قطع کرده و موجب از کار افتادن آسانسور و ایستادن کابین می گردد .

استپ قارچی قطع اضطراری کلیدی است که در کنار ماشین‌آلات و خطوط صنعتی قرار می‌گیرد. وظیفه این کلید بردن دستگاه به وضعیت امن در هنگام بروز خطراست.

کلید قطع اضطراری یک دکمه قرمز برروی یک پس زمینه زرد است. رایج‌ترین نوع این کلیدها، کلیدهای قارچی شکل هستند. در سیستم‌های بزرگ، از قبیل خطوط نقاله، مراکز صنعتی و  آسانسورها کلید قطع اضطراری به صورتهای مختلفی وجود دارد که با دست یا پا یا بقیه اعضای بدن، قابل فشار دادن هستند.

وظیفه مدار ایمنی چیست؟

سری استپ از مجموعه اتصالات الکتریکی تشکیل شده که در کل مسیر آسانسور با سیم کشی به سنسور‌ها و اتصالات مختلفی متصل است.

هر زمان یکی از اجزای سری استپ از مدار خارج شود بلافاصله آسانسور از حرکت می ایستد و در تابلو فرمان خطای مورد نظر ثبت میشود.

معمولا اتصالات سری استپ با برق 110 ولت تغذیه میشود. در تابلو فرمان قسمت مربوط به سری استپ با فیوز مینیاتوری جداگانه در برابر تغییرات ناگهانی ولتاژ محافظت میشود.

اجزای تشکیل دهنده سری استپ چیست؟

۱ کنتاکت درب طبقات:

وظیفه این قطعه حصول اطمینان از بسته شدن کامل درب است. اگر درب هر کدام از طبقات باز باشد خطای باز بودن درب به تابلو فرمان ارسال میشود و آسانسور حرکت نمیکند.

۲ کنتاکت درب کابین :

در صورتی که درب کابین نتواند بسته شود خطای باز بودن درب کابین به تابلو فرمان ارسال میشود و آسانسور حرکت نمی کند.

۳ قفل درب طبقات :

در آسانسور های استاندارد درب همه طبقات بجز درب طبقه ای که کابین روبروی آن قرار دارد باید قفل باشد. قبل از شروع به حرکت کابین ، تابلو فرمان دستور بسته شدن درب های باز را صادر می کند. درصورتی که به دلیل خرابی یا وجود مانع در سر راه قفل ها درب طبقات قفل نشوند خطای قطع مدار الکتریکی قفل به تابلو فرمان ارسال می شود و آسانسور حرکت نمی کند.

4 کلید قارچی (استپ قارچی) :

استپ قارچی ها یکی از قطعات الکتریکی مهم  به کار رفته در سری استپ آسانسور ها هستند که وجود این کلید های قارچی برای همه ی آسانسور ها مهم و حیاتی است.
کاربرد این استپ های قارچی این است که برای زمانی که آسانسور نیاز به سرویس دارد کلید هایی تعبیه شده است که با فعال کردن آنها  آسانسور به حالت تعمیر میرود و فقط با فرمان سرویس کار حرکت می کند.

به نحوی میتوان گفت وظیفه این استپ ها ی قارچی این است که آسانسور را در موقعیت هغای خطرناک به وضعیت امن میبرد. معمولا 3 عدد از این کلید ها در هر آسانسور وجود دارد.

یک عدد در پایین چاهک آسانسور، یکی بالای کابین آسانسور و یکی هم داخل موتور خانه آسانسور.

این استپ های قارچی در مدل های مختلف طراحی و ساخته میشود که میتوان برای مثال از استپ قارچی ساده، کلید قارچی لامپ دار و استپ سوییچ دار اشاره کرد.

شاید بد نباشد که بدانید استپ قارچی آسانسور بعد از فعال شدن در حالت قفل باقی می ماند تا زمانی که آن را به صورت دستی از حالت قفل خارج کنیم.
