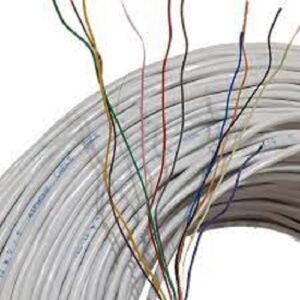

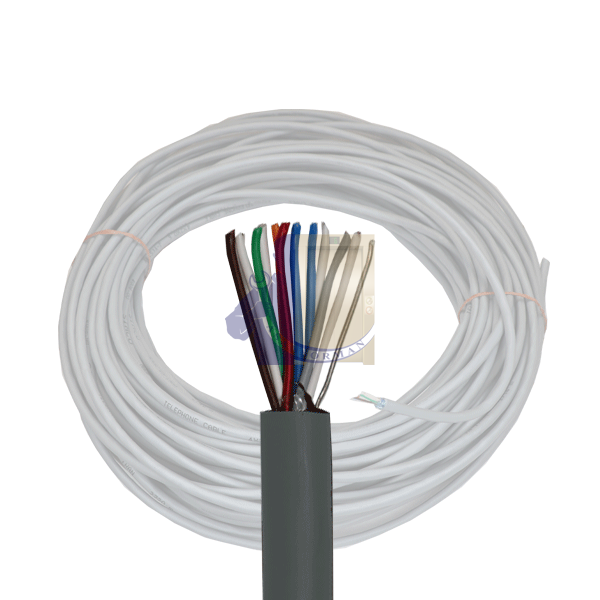

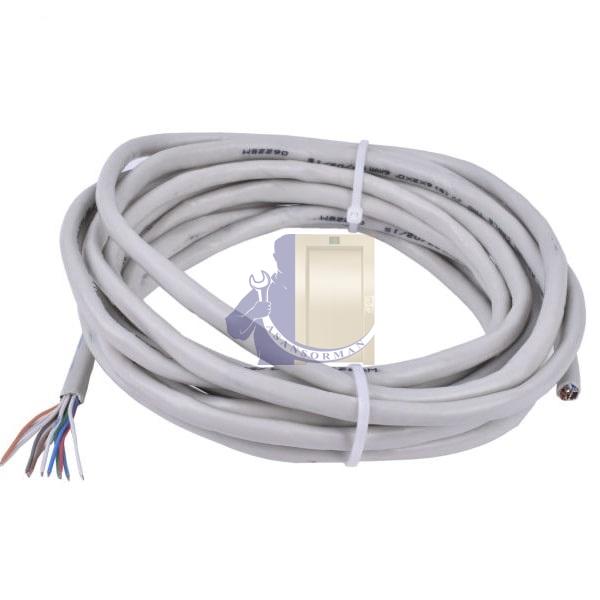

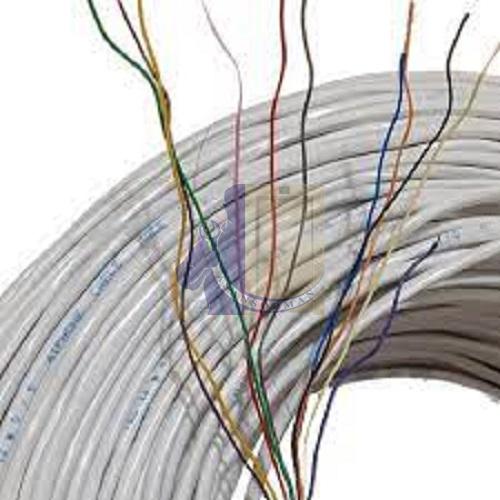

سیم 6 زوج

95,000 تومان

سیم 6 زوج ارتباط بین ترمینال های تابلوی روی کابین (جعبه ریویزیون یا جعبه کارکدک) و شستی داخل کابین و طبقات را فراهم میکنند.

((قیمت به ازای هر متر میباشد))

موجود

سیم 6 زوج چیست؟

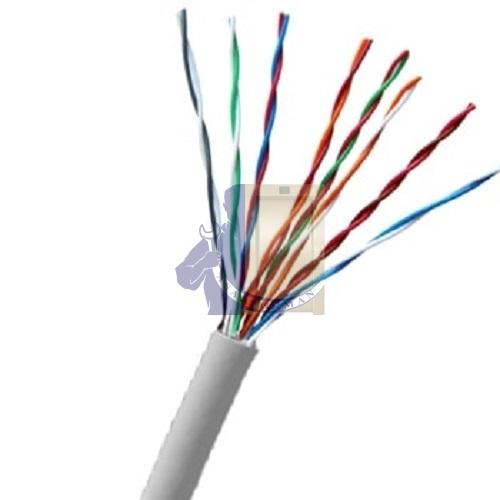

در واقع منظور از  سیم 6 زوج این است که به مانند کابل های برق و … دارای رشته های تکی نیستند، نه تنها رشته ی فلزی داخلی  بلکه در داخل یک پک کابل چندین سیم دیگر وجود دارد که منظم به یکدیگر پیچیده شده و کابل زوجی را به وجود آورده است که استفاده از کابل زوجی مزیت های زیادی دارد. اگر این را به دقت بررسی کنید، در ساختار درونی آن ها خواهید دید که شش رشته سیم دوتایی (به صورت جفتی – شش جفت) به یکدیگر تابیده شده و در یک کابل جا گرفته است.

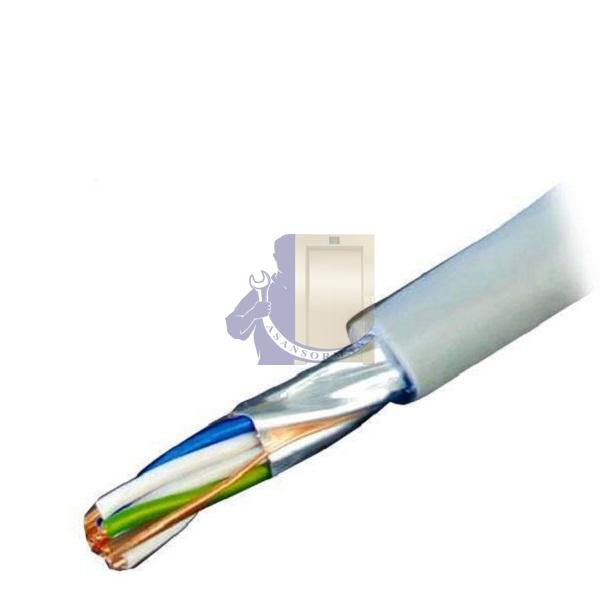

ساختار سیم 6 زوج چیست؟

از نظر هسته سیم 6 زوج نیز از فلز مس ساخته شده اند که البته بنابر تعداد رشته ها و زوجیت، درون کابل برخی از کابل ها دارای انعطاف بیشتری هستند و میزان خمیدگی بیشتر را دارند. در حالی که برخی دیگر دارای انعطاف کمتر – میزان خمیدگی کمتری بوده و برخی دیگر از یا کابل زوجی شکننده تر می باشند نسبت به کابل هایی با ضخامت کمتر. پس در زمان انتخاب  باید بدانید که برای ارتباطی باید استفاده کنید و بر اساس نیاز از کابل زوجی استفاده کنید.

موارد استفاده سیم 6 زوج در آسانسور:

1- سیم کشی شستی اسانسور (داخل کابین) :

ارتباط شستی اسانسور که در داخل کابین قرارگرفته توسط دو عدد سیم 6 زوج صورت می گیرد که این ارتباط را بین ترمینال های تابلوی روی کابین (جعبه ریویزیون یا جعبه کارکدک) و شستی داخل کابین را به قرار زیر فراهم میکنند.

• پورت های a b c d e f g از تابلو ریویزیون به پورت های مشابه (a b c d e f g) در شستی داخل کابین وصل می شوند.

• پورت 24+ و پورت GND (منفی) از تابلو ریویزیون به پورت های مشابه شستی (24+ و GND) وصل می گردد.

• پورت های جهت بالا و پایین(DOWN , UP) نیز به یکدیگر متصل می گردند.

• شستی های بستن و باز کردن اضطراری درب کابین که در شستی کابین تعبیه شده نیز به تابلوی روی کابین وصل میگردد

• یک سیم ALARM نیز این دو برد را به هم متصل می کند

2- سیم کشی شستی اسانسور (طبقات) :

همانند سیم کشی شستی کابین اسانسور بوده با این تفاوت که

• سیم ALARM وجود ندارد

• سیم بستن و باز کردن درب اضطراری در وجود ندارد

پورت های a b c d e f g از تابلو فرمان اصلی به پورت های مشابه (a b c d e f g) در شستی طبقات توسط سیم 6 زوج وصل می شوند.

• برای هر طبقه یک سیم  نمره 0.75 برای فرمان احظار از تابلو فرمان به سشتی طبقات کشیده می شود.

وزن 0.15 کیلوگرم
رنگ

جنس

کشور سازنده

تعداد رشته

13 رشته
