تابلو سه فاز

900,000 تومان

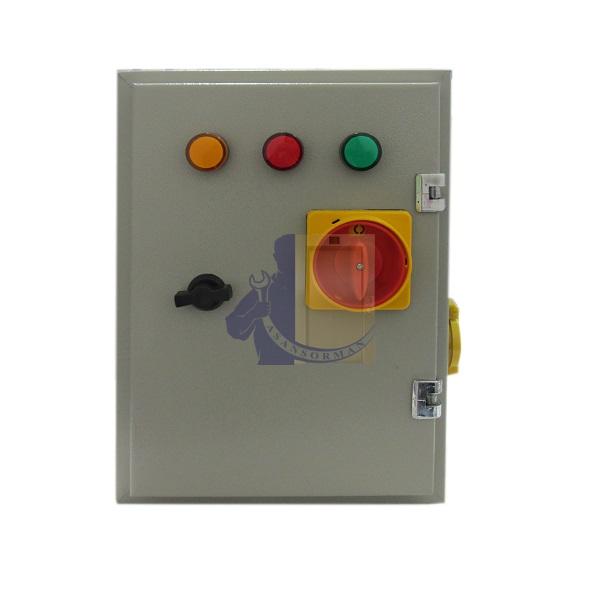

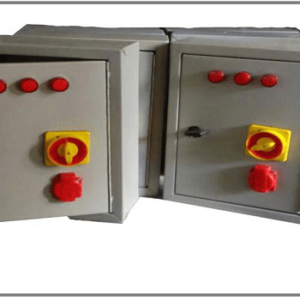

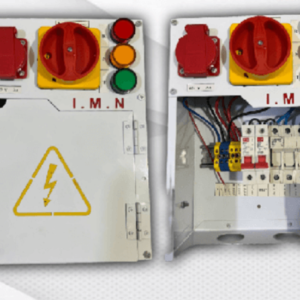

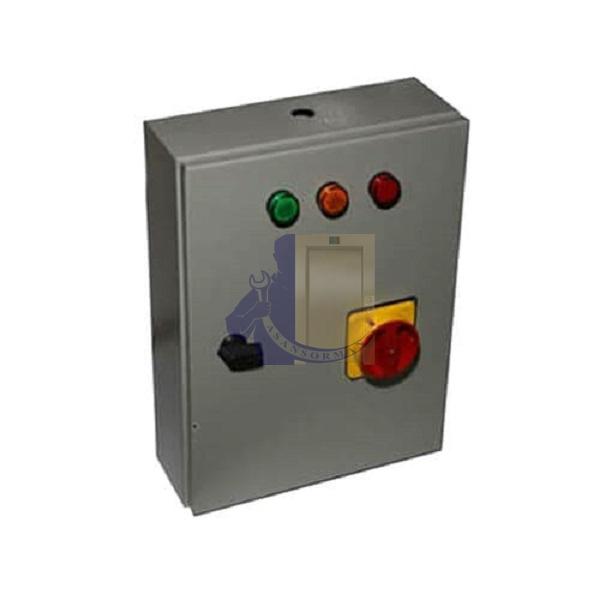

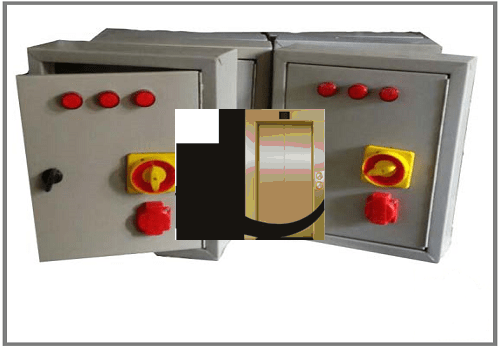

تابلو سه فاز یک تابلوی توزیع برق است که در قسمت موتور خانه آسانسور نصب و برای انتقال برق سه فاز و تک فاز به دیگر تجهیزات آسانسور استفاده می شود.

موجود

تابلو سه فاز

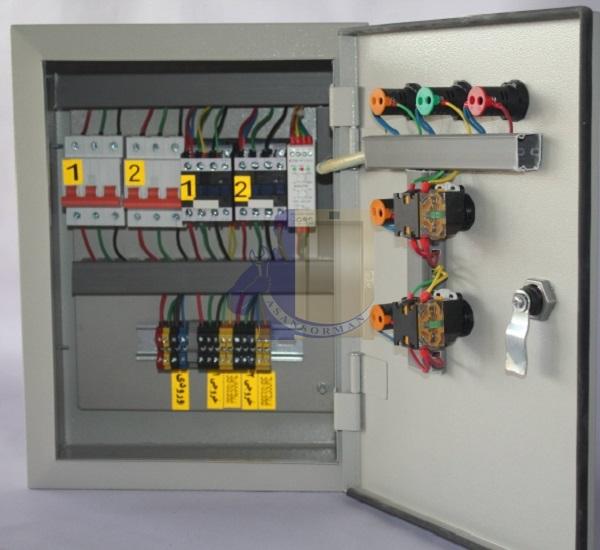

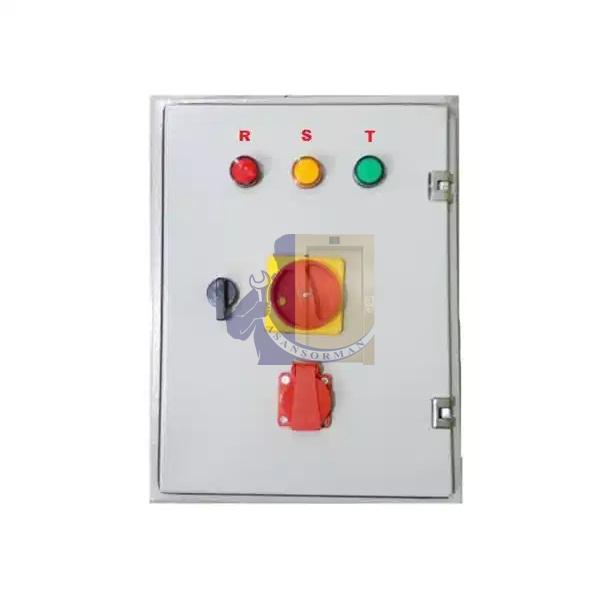

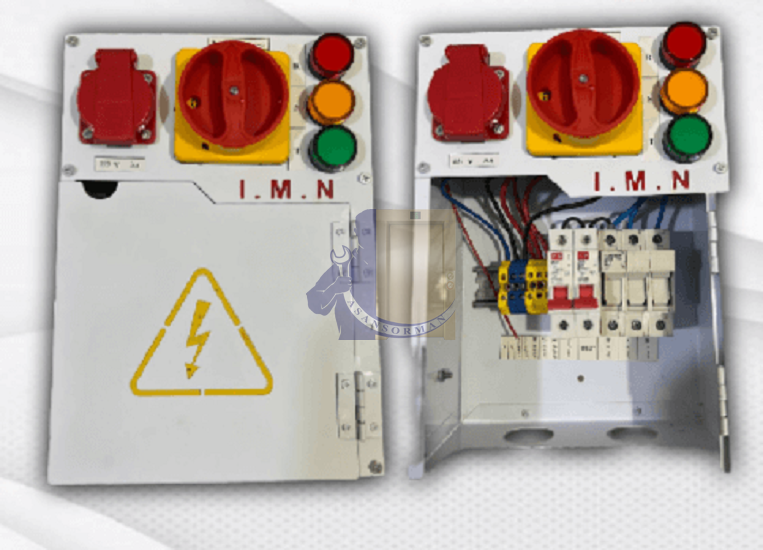

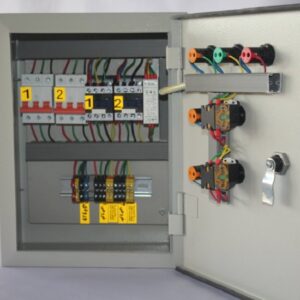

تابلو سه فاز تشکیل شده از سه فیوز برای ایمنی سیم کشی اسانسور که بر اثر  اضافه جریان ناشی از  اتصالات کوتاه به وچود می آید. تابلو سه فاز دارای شینه نول و ارت و ترمینال های سه فاز و نول و ارت است .دو کلید مینیاتوری نیز (روشنایی چراغ تونلی و ..) درون آن تعبیه شده است.بر روی درب آن نیز یک کلید سه فاز غلطکی و سه چراغ سیگنال وجود دارد. روشن بودن چراغ ها نشان دهنده وجود سه فاز و دلیل کلید سه فاز قطع کامل مدار سه فاز اسانسور است.

با چرخاندن کلید گردان روی این تابلو، برق کل سیستم آسانسور، بجز برق روشنایی ها و پریزها قطع خواهد شد.

کابل اصلی برق آسانسور :

برق تمام سیستم آسانسور، چراغ ها و پریزهای موجود در موتورخانه و چاله آسانسور توسط یک کابل ۵ رشته که از کنتور عمومی می آید تامین می شود. کنتور عمومی برای ساختمان هایی که آسانسور دارند، یک کنتور ۳ فاز است که تمامی ساکنین آن مجتمع مسکونی در پرداخت هزینه های مصرفی آن شریک هستند. این کنتور در کنار سایر کنتورهای برق، یعنی در تابلوی کنتورها نصب می شود.

کابل سه فاز:

اینکه این کابل ۵ رشته ای از چه نمره ای باشد بستگی به توان موتور، ظرفیت آسانسور، راندمان موتور و پارامترهای دیگر تعیین میشود.

معمولاً برای آسانسورهای -۵/۵ کیلو وات و کمتر- و تا ارتفاع ۶ طبقه ، که ظرفیت جابجایی ۴ تا ۶ نفر را دارند، از کابل ۵ در ۶ استفاده می شود. و برای موتورهای آسانسور با توان ۹/۵ کیلو وات که معمولاً ظرفیت جابجایی ۱۰ نفر را دارند، از کابل ۵ در ۱۰ استفاده می‌شود.

از این ۵ رشته سیم، ۳ رشته برای فازهای برقِ ۳ فاز، یک رشته برای نول و یک رشته برای ارت استفاده می شود.

نکته: وقتی می گوییم یک کابل ۵ در ۶ (۵*۶) است، یعنی در داخل آن کابل ۵ رشته سیم با نمره ۶ قرار گرفته است.

پس این کابل اصلی بایستی از کنتور عمومی شروع شود و با استفاده از لوله برق فولادی یا لوله برق نسوز به داخل چاله آسانسور برسد و بعد از آنجا به سمت بالا و تا اتاقک موتورخانه امتداد یابد و به تابلو  وصل شود. لوله های فولادی یا لوله های نسوز که کابل اصلی از داخل آن رد شده بایستی به فاصله هر ۲ متر به دیواره چاله آسانسور با بست محکم شود.

توجه کنید که چون تابلو سه فاز  در نزدیکی درب ورودی به موتورخانه نصب می شود، شما بایستی طول کابل برق اصلی را کمی بلندتر در نظر بگیرید تا مطمئن شوید که بعداً طول کابل کوتاه نمی آید.



نصب تابلو سه فاز آسانسور:

• ابتدایی ترین کار مرحله راه اندازی (برق کشی اسانسور) است

• تابلوی سه فاز توسط 4 پیچ و رول پلاک و در حوالی تابلو فرمان اسانسور و در ارتفاع 120 الی 140 سانتی متر از کف موتور خانه نصب می گردد.(بهتر این است نزدیک درب ورودی موتور خانه قرارگیرد)

کابل کشی تابلو سه فاز  :

توسط  کابل سه فاز  که از درون چاه اسانسور به موتور خانه می رسانیم و فاز R-S-T را به ترمینال های تابلو وصل می کنیم. و سیم نول کابل (معمولا به رنگ آبی است) را به شینه نول و سیم زرد-سبز را به شینه ارت وصل میکنیم.

بعد از وصل برق ورودی تابلوی سه فاز از ترمینال های خروجی تابلو (RST, نول و ارت) بهمرا یک سیم به تابلو فرمان وصل میکنیم.

• RST تابلوی سه فاز به RST تابلو فرمان وصل می شود.

• نول هر دو تابلو بهم وصل می شوند.

• شینه ارت هر دو تابلو نیز به یکدیگر وصل می شوند.

• خروجی کلید مینیاتوری هم به ترمینال FLC تابلو فرمان وصل می گردد.

• تمام سیم های یاد شده درون داکت قرار گرفته و به سمت تابلو فرمان هدایت می شوند.

• حتما از شماره و سرسیم استفاده گردد.

وزن 2.5 کیلوگرم
ابعاد 14.5 × 13.5 × 34 سانتیمتر
رنگ

جنس

کشور سازنده

نوع کنتاکتورها

25A, 35A

ولتاژ

,

ابعاد
